OOD vs System Design

Design pattern 属于 OOD System Design 大多与数据库设计相关 System Design 只需要一个思路或解决方案

系统设计题目举例

  • Design Twitter
  • Design Facebook
  • Design Uber
  • Design Whatsapp
  • Design Yelp
  • Design Tiny URL
  • Design NoSQL
  • 设计一个功能实现对用户访问频率的限制
  • 设计一个功能实现统计时间发生次数
  • 设计删除一个 tweet 的功能
  • 设计邮件系统中将所有邮件标记为已读的功能

面向对象考察：Class, Object….

系统设计考察：Database, Schema, SQL, Memcached, File System, Distributed System, Latency, Scalability, Master Slave, Load Balancer, Web Server, Message Queue, Sharding, ConsistentHashing, QPS…..

System Design 评分标准

  • Work Solution 25%
  • Special Case 20%
  • Analysis 25%
  • Tradeoff 15%
  • Knowledge Base 15%

注意

  • 提前问好需要怎么样的系统，不要过度设计
  • 先设计一个能工作的系统，然后进行优化
  • 系统设计没有标准答案，要分析情况，权衡利弊

4S 解题法

1. Scenario

询问系统的基本信息

先了解系统的功能和需求

  • 要实现什么功能
  • 有多少访问量
    • DAU - Daily Active User 这天是否登录

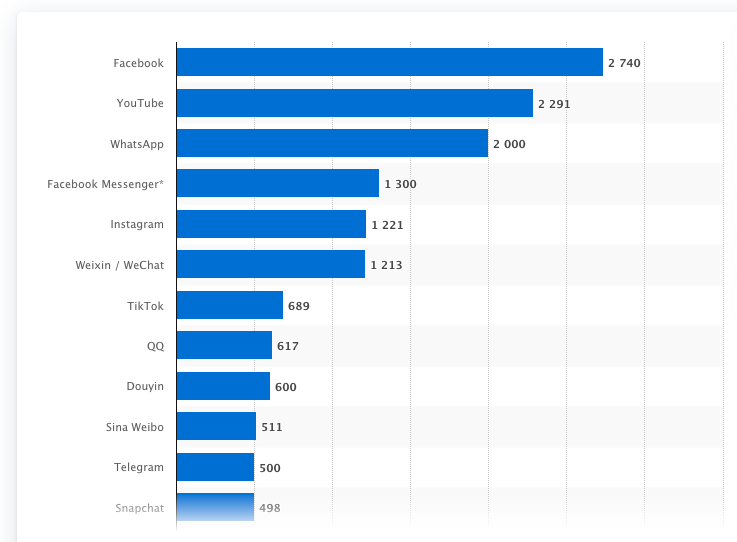

    • MAU - Monthly Active User 这个月是否登录，衡量网站用户数量的重要指标，一般使用 MAU 表示网站的用户数

MAU

列出核心功能

例如 twitter

  • Register / Login
  • Post a tweet
  • Timeline
  • New feed
  • Follow/unfollow users

要分析什么？

  • 并发用户 Concurrent User
    • 日活用户 * 每个用户平均请求次数 / 一天多少秒
    • 举例: 150 M * 60 / 86400 ~ 100K 所以平均每秒有 100K 访问
    • 峰值：Peak = 平均每秒访问 * 3 ~ 300K - 对系统来说，峰值更重要
    • 快速增长的产品 fast growing 的 Peak 一般要 Peak * 2 ~ 600K
  • 读频率 Read QPS - Query per second - 300K 通常情况读得多写得少
  • 写频率 Write QPS - 5K
  • I/O Per Second 通常更大，一次读写操作通常伴有多次的 I/O

为什么分析 QPS？

QPS 和服务器搭建

  • 如果 QPS=100，name 使用一个笔记本就够了
  • 如果 QPS=1K，用一个 web 服务器就够了
  • 如果 QPS=1M，需要一个 1000 台服务器的集群，此时就要考虑 maintainance，万一有一台挂了怎么办

QPS 和数据库

QPS 的大小决定了数据存储系统的选择

  • SQL Database (MySQL, PosgreSQL) 承受量是 1K QPS
  • 硬盘型 NoSQL Database (Cassandra, MongoDB) 承受量是 10K QPS, 功能少，性能好
  • 内存型 NoSQL Database (Memcached, Redis) 承受量是 100K ~ 1M QPS, 数据存放在内存中，速度快, 不是 persistent 存储, 所以不能用作存储用户信息

2. Service

将大 service 拆分成小 service Replay 重新过一遍每个需求，为每个需求添加一个服务 Merge 归并相同的服务

3. Storage

数据如何存储和访问 为每个服务选择存储 schema 的结构

数据库, 文件系统, 缓存系统

数据库 Database

  • 关系型数据库 SQL Database
    • 用户信息 User Table
    • 比较成熟，提供很多功能
  • 非关系型数据库 NoSQL Database
    • 例如，推文 Tweets，社交图谱 Social Geaph
    • 通常不支持 transaction，Serialization, Secondary Index
    • 通常性能更好，效率高
    • 容易做分布式架构
    • Cassandra - 三层结构的 NoSQL 数据库
      • 第一层: row_key - 决定放在哪个机器
      • 第二层: column_key - 排序的，可以进行 range query; 可以是复合值，比如 timestamp + user_id
      • 第三层: value

文件系统 File System

  • 图片
  • 视频

缓存系统 Cache

缓存，把之后可能要查询的东西先存一下，下次需要的时候，不用再重新计算或者存取数据库

  • key-value 结构
  • 通常在内存中
  • 不支持数据持久化
  • 效率高，内存级访问速度
  • 常用
    • Memcached: 一般用来优化数据库访问
    • Redis
  • memory cs disk
    • memory: 内存，断电消失
    • disk: 硬盘，断电不消失

数据库 vs 文件系统

  • 数据库构建与文件系统之上，数据库依赖于文件系统
  • 数据库提供丰富的操作，文件系统只提供简单的操作

如何存储和访问

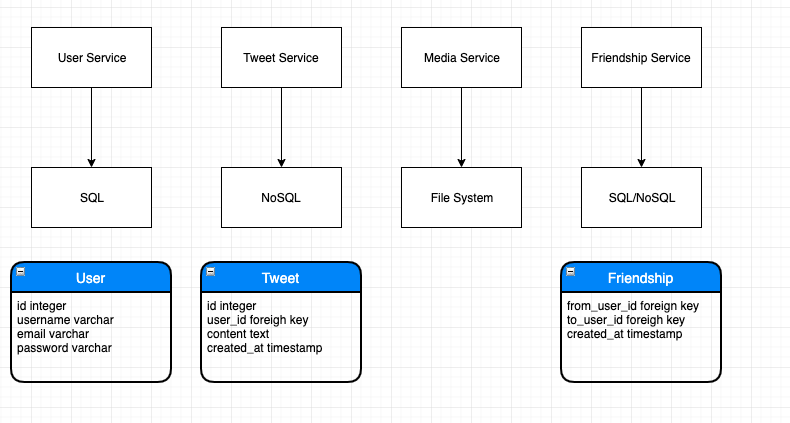

程序 -> 算法 + 数据结构 系统 -> 服务 + 数据存储

  • 为每个服务选择合适的存储结构
  • 设计 table 结构

service

4. Scale

解决缺陷和可能遇到的问题 optimize maintenance

Single Point Failure

  • web server 是 stateless 的，所以挂掉关系不大，重启就行
  • db 挂点问题很严重， 数据是否丢失?

Sharding and Replica

  • sharding: 数据拆分
    • 按照一定的规则，将数据拆分成不同的部分，存在不同的机器
    • 这样就算挂掉，也不会全部挂掉
    • SQL 通常没有 sharding 功能，NoSQL 通常自带 sharding 功能
    • sharding 有 vertical 和 horizontal 两种
      • vertical: 把一个 table 的列存在不同的机器

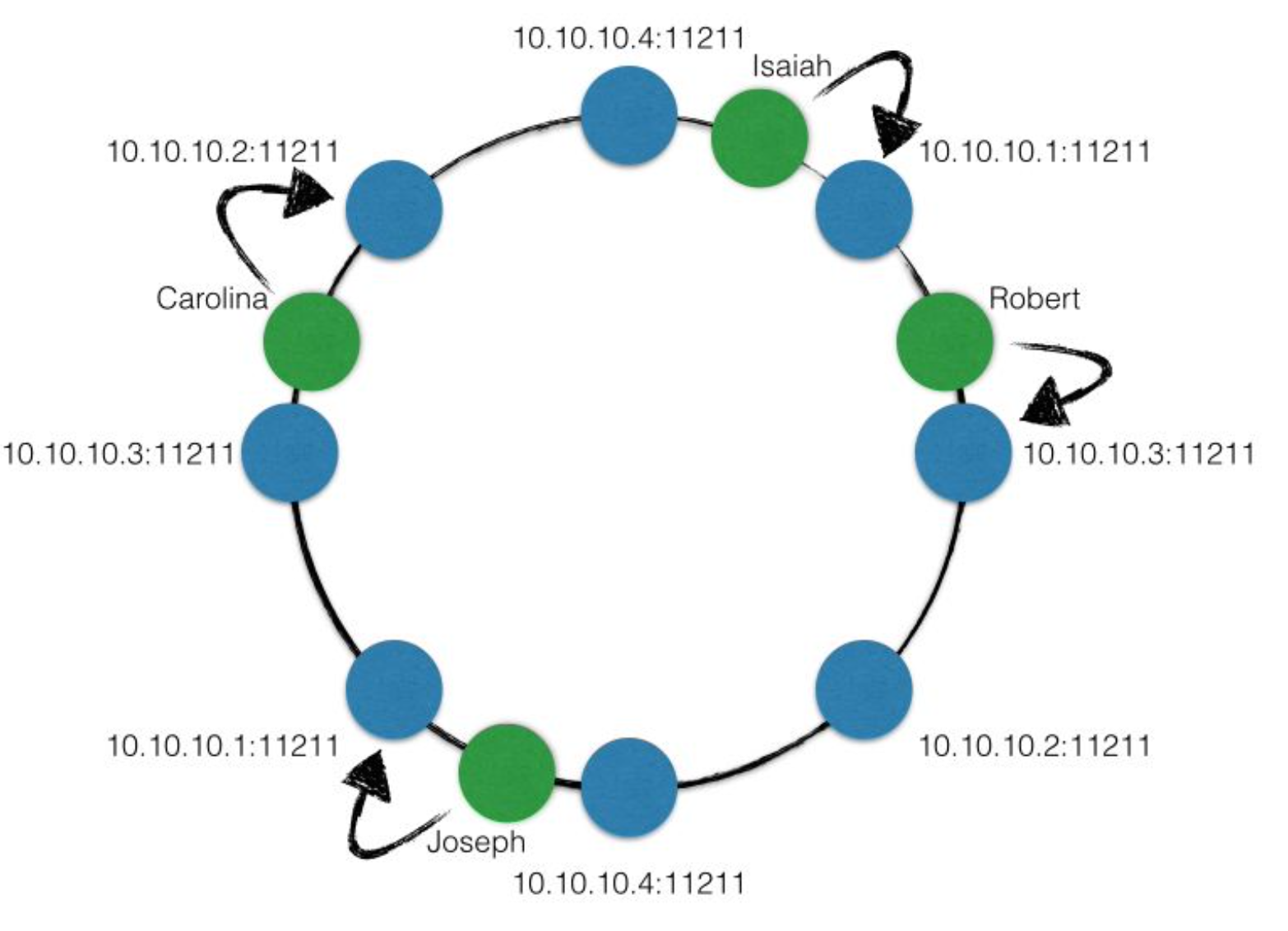

      • horizontal: consistent hashing 一致性哈希算法
        • 减少数据迁移
        • 平均数据的存储
        • 将整个 hash 区间看作一个环，每次从环上选择一个点当做机器

service

  • replica: 实时的数据备份
    • 通常备份三个
    • SQL: Master - Slave 结构，master 负责写，slave 负责读；slave 从 master 中同步数据
    • NoSQL: 例如 Cassandra 将数据存在 consistent hashing 环的三个 virtual nodes 中
